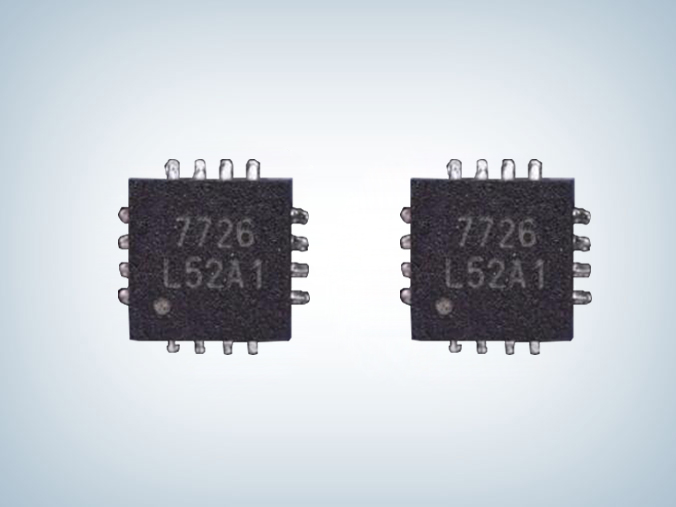

PN7726 无线充电发射端功率芯片

所属分类:138足彩吧
品牌:芯朋微
型号:PN7726
封装: QFNFC3×3、SOP8-PP
功率:20W
电流:3V~12V
订购热线:0755-23087599
  PN7726是一款用于无线充电的智能功率芯片。该芯片集成了驱动及四颗高效功率级场效应管,内置自举高压PMOS,内置5V/50mA LDO,具有自适应死区功能。该芯片还集成了欠压保护、过温 保 护 和 输 出 短 路 保 护 等 功 能 。 芯 片 采 用QFNFC3×3、SOP8-PP封装,底部通过散热片来提高散热性能。

  PN7726产品特征
  ■ 宽电源电压范围:3V~12V
  ■ 输出功率20W
  ■ 高达500kHz工作频率
  ■ 内置自举高压PMOS管
  ■ 集成5V LDO(50mA)用于MCU供电
  ■ 输入管脚兼容5V和3.3V控制信号
  ■ 工作温度:-40~125°C
  ■ 全面保护功能:电源欠压保护,内置过温保护,内置输出短路保护
  ■ QFNFC3×3、SOP8-PP封装

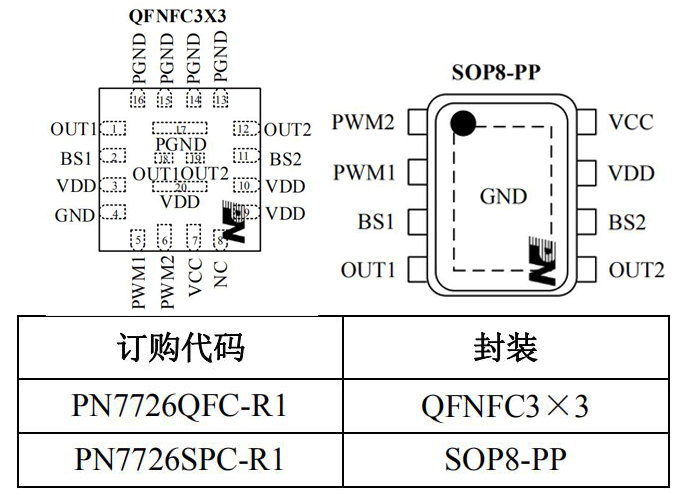

  封装/订购信息

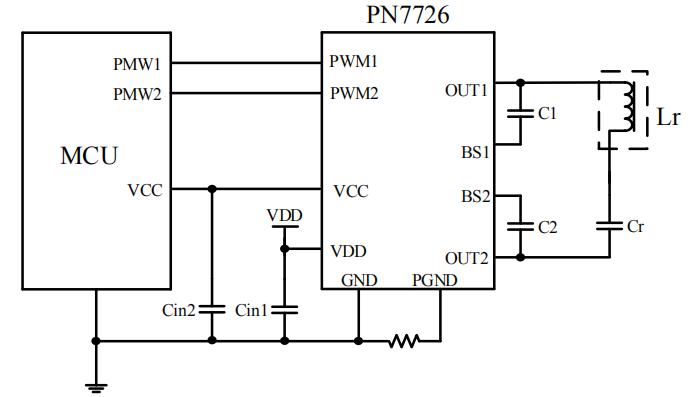

  PN7726无线充电发射端功率芯片典型电路图

  备注:1. C1、C2容量≤0.01uF;GND与PGND可短接使用
             2. SOP8-PP 封装方案的 PGND 与 GND 通过打线短接

  应用领域
  ■ 无线充电功率发生器
  ■ 直流电机驱动

  PN7726是集成了驱动及四个开关管的无线充电发射端功率芯片,广泛应用于无线充电功率发生器及直流电机驱动领域,更多PN7726无线充电发射端功率芯片的产品详细手册或其它资料,请向足彩竞彩单场 申请。>>
