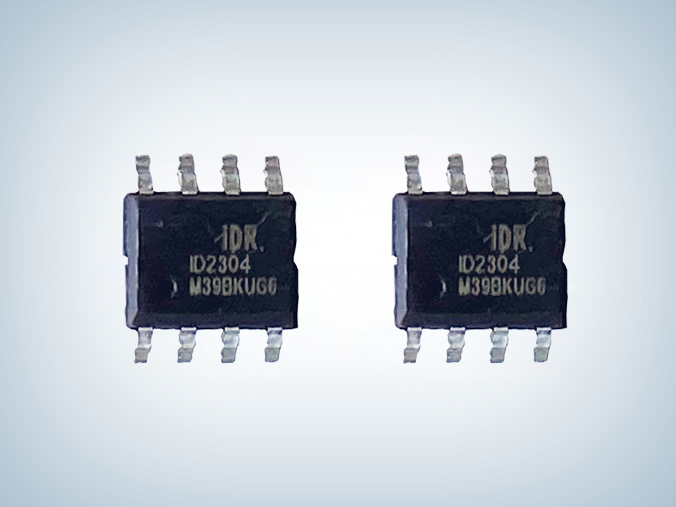

ID2304D 600V无刷电机驱动芯片
所属分类：
芯朋电机驱动芯片
品牌：芯朋微/安趋
型号：ID2304DSEC-R1
封装：SOP8
功率： 600V
电流：300mA / 500mA
型号：ID2304DSEC-R1
封装：SOP8
功率： 600V
电流：300mA / 500mA
订购热线：
0755-23087599
ID2304D 600V无刷电机驱动芯片采用SOP-8封装，管脚和功能与ST/意法L6388基本一致，可兼容替代L6388，其浮地通道能工作在600V的高压下，可用于驱动2个N沟道功率MOSFET或1GBT构成的半桥拓扑结构，是一款基于P村底、P外延的高压、高速功率MOSFET和IGBT驱动芯片。
ID2304D 芯片特征
■高侧浮动偏移电压600V
■输入信号兼容3.3V和5V逻辑电平
■dV/dt抗干扰能力±50V/nsec
■VS负偏压至-7V
■芯片工作电压范围10V~18V
■高低侧均具有欠压保护功能
■输出拉灌电流能力300mA/500mA
■高低侧通道均延时匹配
■死区时间典型值为120ns
■内置自举二极管

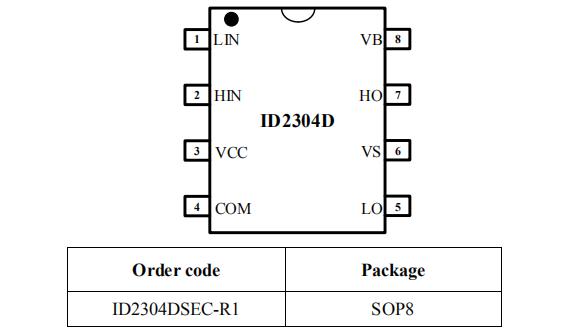

ID2304D封装订购

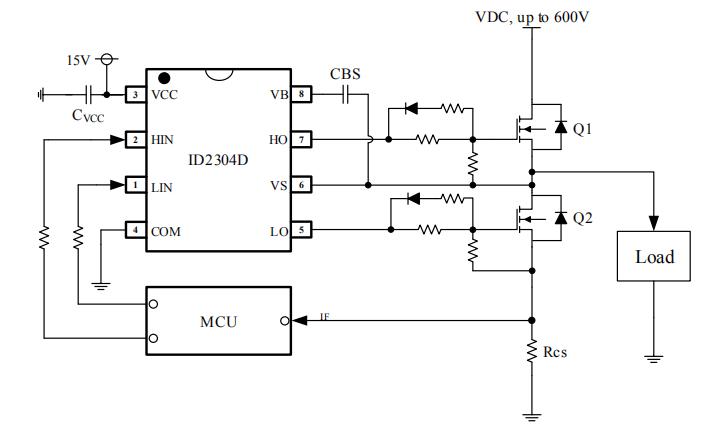

ID2304D 600V无刷电机驱动芯片典型应用电路
应用领域
■中小型功率电机驱动
■MOSFET IGBT
■半桥功率逆变器
■全桥功率逆变器
■任意互补驱动转换器
ID2304D 600V无刷电机驱动芯片具有良好的延时匹配功能，适用于高频应用场合。ID2304D芯片输入信号可以兼容CMOS和LSTTL信号，逻辑输入电平低至3.3V。具有300/600mA大电流输出能力，输入端具有有效电平逻辑互锁功能，能够有效的防止输出功率管共态导通。
