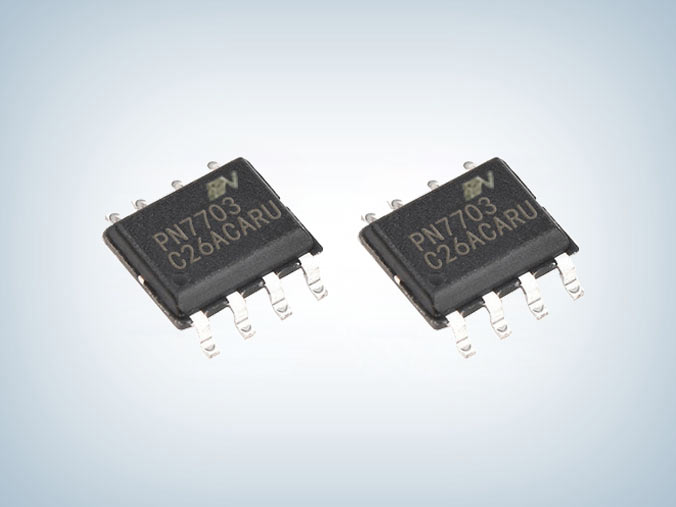

PN7703C/L/M 电动牙刷驱动芯片

品牌:芯朋微
型号:PN7703C/PN7703L/PN7703M
封装:SOP8/SOT23-6/DFN2×2
功率:0.8Ω
电流:2
订购热线:0755-23087599
  PN7703C/L/M是一款具有超低功耗睡眠模式的两通道直流马达驱动芯片,其可以控制马达进入正转、反转、刹车、滑行和超低功耗睡眠模式。该芯片集成了欠压保护、过温保护和输出短路保护等功能。PN7703电动牙刷驱动芯片驱动级为HVCMOS结构,PN7703C/L导通电阻:HS+LS=0.8ohm,PN7703M导通电阻:HS+LS=1ohm。

  PN7703产品特征
  ■ PN7703C宽电源电压范围:VM:1.8V~8V  VCC:1.8V~8V
  ■ PN7703L宽电源电压范围:VCC:2V~8V
  ■ PN770M宽电源电压范围:1.8V~8V
  ■ 低导通电阻 (PN7703C/L: HS+LS=0.8ohm;PN770M: HS+LS=1ohm)
  ■ 正转、反转、刹车和睡眠模式
  ■ 低睡眠电流:IVCC<100nA (PN7703C: nSLEEP=“L”;PN7703L/M:IN1=IN2=0且维持1ms)
  ■ PN7703C/M提供最大2A峰值工作电流;PN7703L提供1.5A峰值驱动输出,0.8A连续驱动输出
  ■ 异常保护包括:电源欠压保护/内置过温保护/内置输出短路保护

  封装/订购信息
订购代码 封装
PN7703CDFC-R1 DFN2×2
PN7703CSEC-R1 SOP8
PN7703LTC-A1 SOT23-6
PN7703MSEC-R1 SOP8

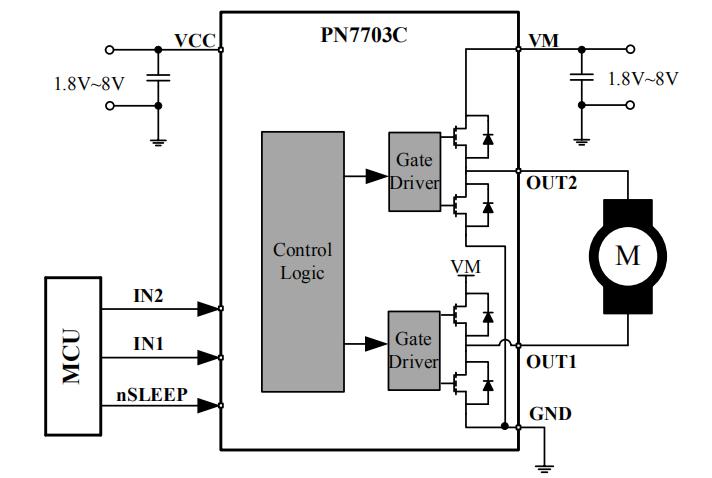

  PN7703C典型电路图

  PN7703C/L/M应用领域
  ■ 智能电表
  ■ 智能门锁
  ■ 摄像头
  ■ 玩具

  PN7703C/L/M导通电阻小,带载能力强,Rdson:0.8Ω,连续驱动0.8A,被广泛应用在电动牙刷、小型玩具等,PN7703L可兼容MP6513L;PN7703C/PN7703M可兼容DRV8837C,更多PN7703C/L/M电动牙刷驱动芯片产品手册及应用资料请向足彩竞彩单场 申请。>>
