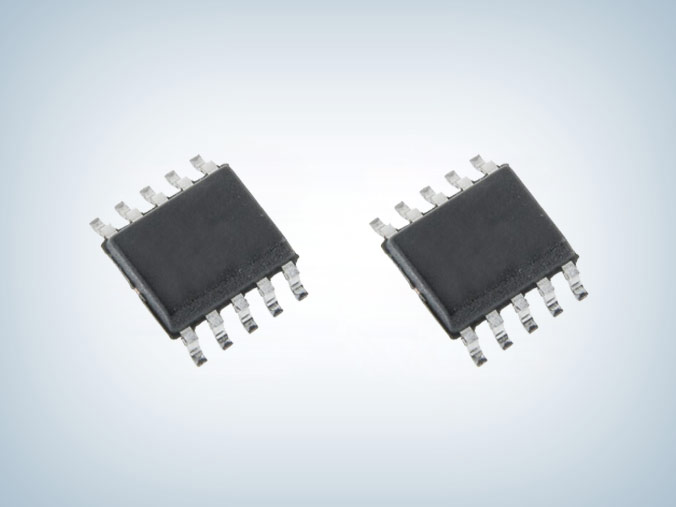

PN7719 24v直流马达驱动ic

品牌:芯朋微/安趋
型号:PN7719STC-R1
封装:SSOP10L
功率:5V~24V
电流:1.5A的峰值电流,0.8A的平均电流
订购热线:0755-23087599
  PN7719是一款具有超低功耗睡眠模式的四通道直流马达驱动ic,宽电源电压范围:5V~24V,每个H桥可提供1.5A的峰值电流,0.8A的平均电流,芯片驱动级为HVCMOS结构,高侧导通电阻0.6ohm,低侧导通电阻0.4ohm。
  PN7719 24v直流马达驱动ic两个输入管脚IN1和IN2兼容5V和3.3V信号控制,具有良好的抗干扰性,该芯片集成了欠压保护、过温保护、输出短路保护等功能,可以控制马达进入正转、反转和超低功耗睡眠模式。

  PN7719直流马达驱动ic产品特征
  ■ 宽电源电压范围:5V~24V
  ■ 低导通电阻(HS:0.6ohm;LS:0.4ohm)
  ■ 正转、反转和睡眠模式
  ■ 超低睡眠电流:IVCC<100nA(ENA=“ L”)
  ■ 输入管脚兼容5V和3.3V控制信号
  ■ 每个H桥可提供1.5A的峰值电流,0.8A的平均电流
  ■ 异常保护反馈功能,异常保护包括:
  (1) 电源欠压保护
  (2) 内置过温保护
  (3) 内置输出短路保护

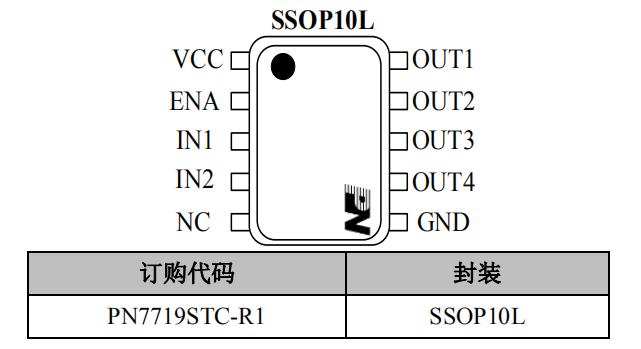

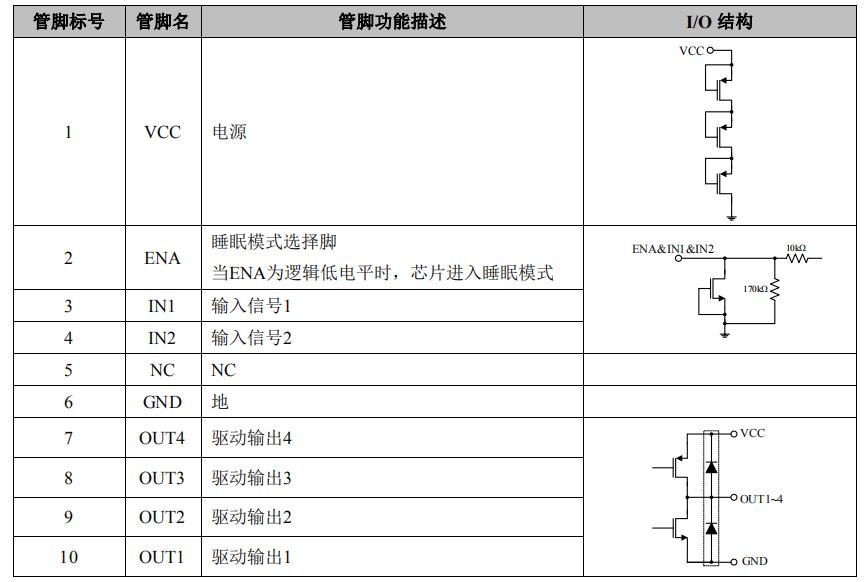

  封装/管脚定义

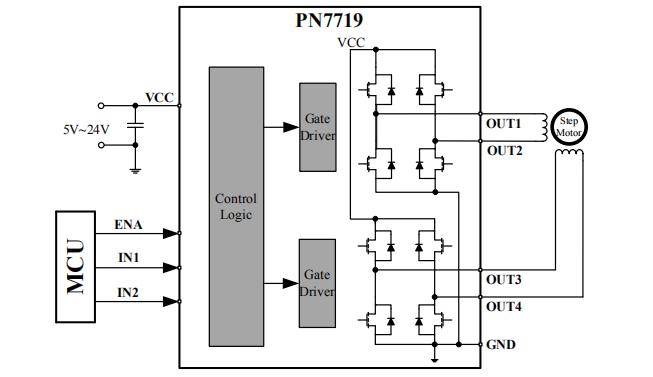

  典型应用电路图

  应用领域
  ■ 智能电表
  ■ 智能门锁
  ■ 家电
  ■ 摄像头
  ■ 直流步进电机

  PN7719直流马达驱动ic采用小型封装SSOP10L,具有宽工作电压范围、低导通阻抗、待机功耗低等特点,其引脚功能与电气特性等和ON/安森美LB1909MC基本一致,是可以兼容替换LB1909MC的,被广泛应用于智能电表、智能门锁、家电、摄像头、直流步进电机等领域,更多PN7719 24v直流马达驱动ic产品手册及参考等资料请向足彩竞彩单场 申请。>>
