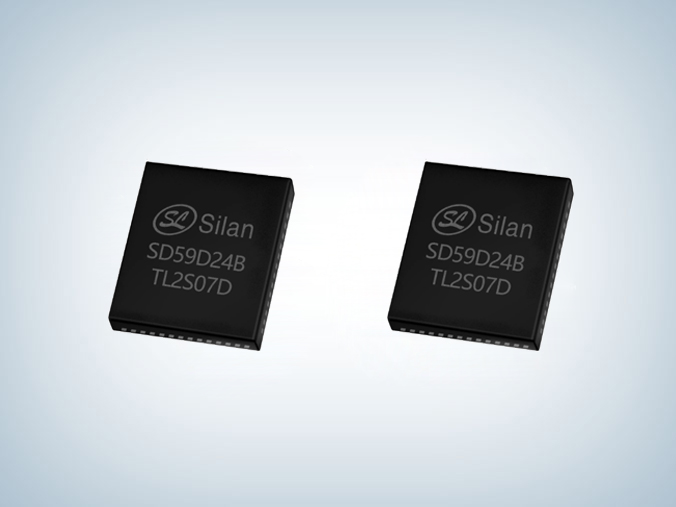

SD59D24B 30-100W全集成快充SOC芯片

所属分类:SLAN/士兰微
品牌:士兰微
型号:SD59D24B
封装:QFN-60-7*7*0.75-0.4
功率:100W
电流:3.3V-40V
订购热线:0755-23087599
  SD59D24B全集成快充SOC芯片是一款应用于移动电源的高集成度协议和电源控制芯片,集成4路USB端口(最多AACC),兼容PD3.0、PPS、QC4.0+、FCP、SCP、SFCP、AFC、BC1.2、APPLE、VOOC、VIVO等快充协议。集成2路升降压控制电路,实现2路独立电源的CCCV控制。内置高精度ADC,实现锂电池充放电管理。
  SD59D24B功能丰富,为快充移动电源提供完整的解决方案。系统外围简单,大大降低BOM成本。

  SD59D24B主要特点
  ■ 工作电压范围:3.3V-40V
  ■ PD3.0,PPS,QC4.0+,FCP,SCP,SFCP,AFC,BC1.2 APPLE,VOOC,VWO等快充协议
  ■ 支特2对CC口和4对DD口协议解析
  ■ 8路死区可控的PWM驱动控制
  ■ 双路电流采样,三路电压采样
  ■ 4路负截开关控制
  ■ I2C/UART通信
  ■ LED指示及数码管显示
  ■ 手机接入检测及移除检测
  ■ 支特STOP低功耗模式
  ■ 内置过压保护、过流保护、过温保护。

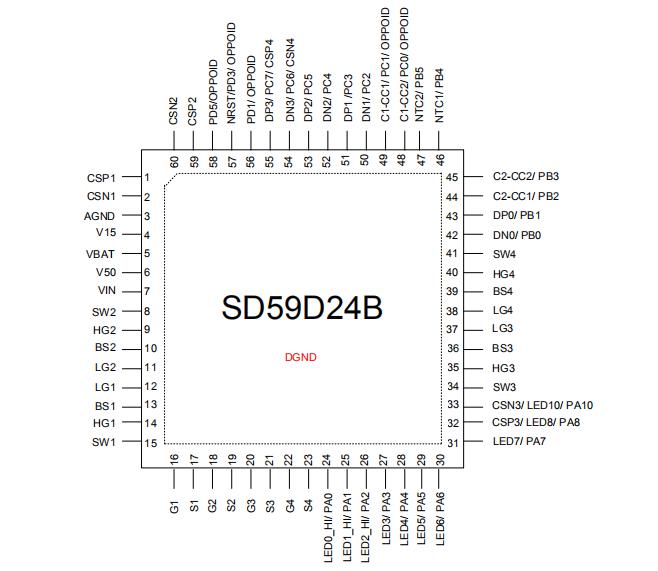

  管脚排列图

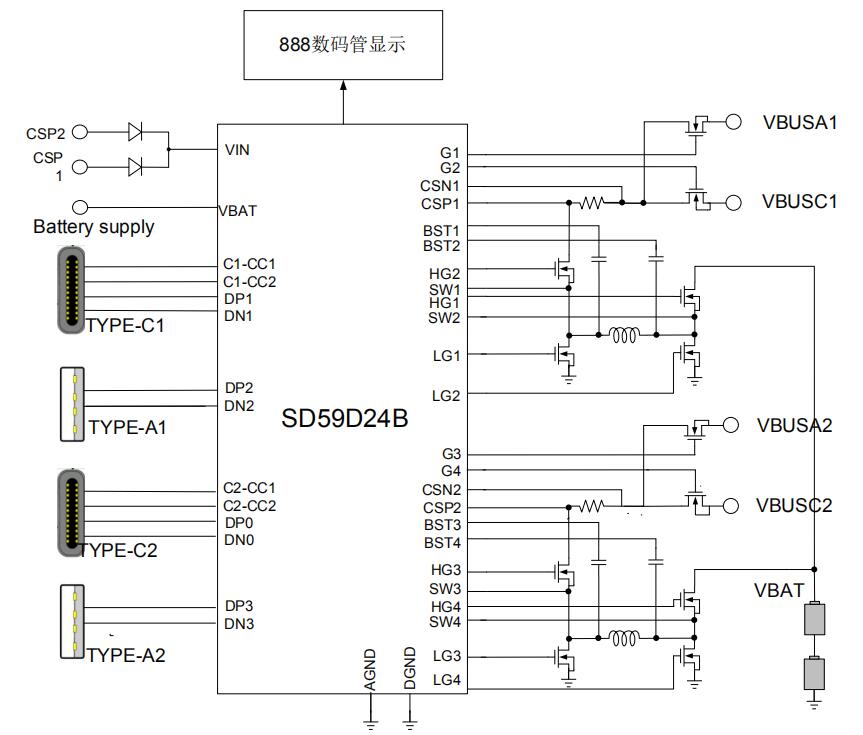

  应用电路图

  SD59D24B是在2023国际集成电路展览会暨研讨会上荣获“年度最佳电源管理IC奖”,内置协议+驱动+MCU,一颗芯片即可实现多口,多协议,双向双路升降压的大功率独立快充方案,应用在户外电源中,可以通过精简的电路即可实现100W双向快充功能,应用于移动电源的控制芯片,可简化30-100W快充移动电源设计,更多SD59D24B 全集成快充SOC芯片产品手册、电气参数等资料请向士兰微代理足彩竞彩单场 申请。>>
